MensagemAssunto: Oficina Visual   Qua Dez 10, 2008 2:03 pm

Neste tópico vou editar fotos do motor 3800.
Para quem tem jeito e algum saber, nada melhor do que ver, para depois poder mexer no motor da sua Solex.
Para quem não tem, ás vezes, só por curiosidade é bom ver "o que está lá dentro" para resistir á tentação de desmontar.
Estes motores são muito simples mas têm pormenores importantes a nunca falhar.

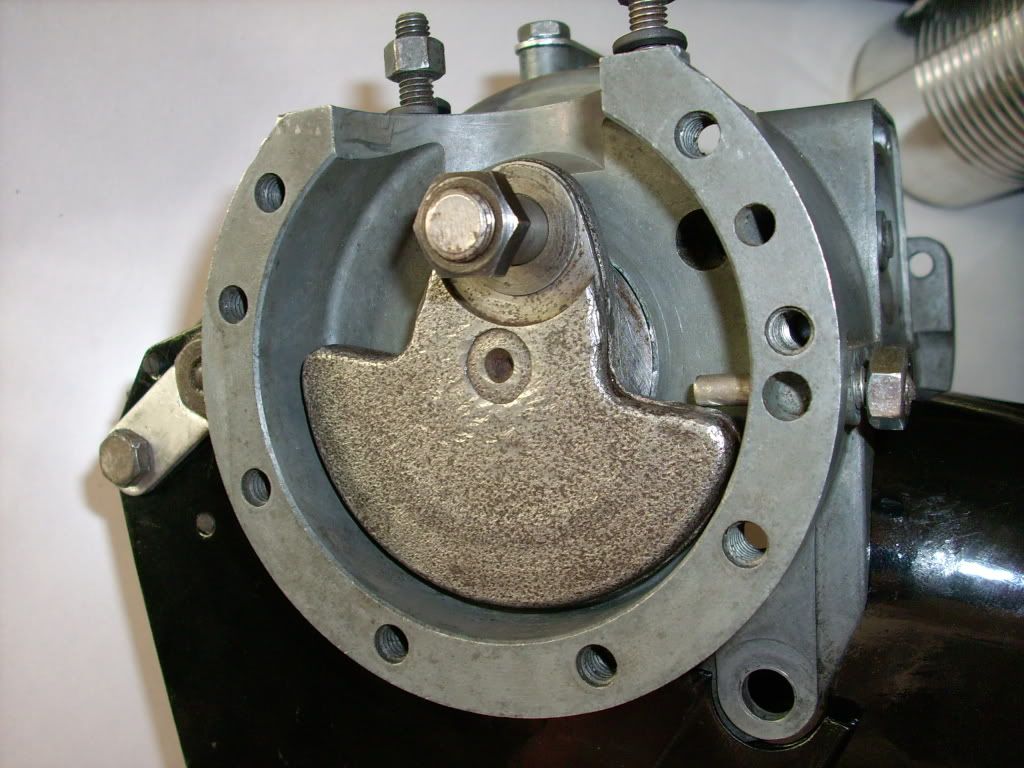

Carter aberto, com a cambota, o eixo da biela e o parafuso que evita que tudo gire (á direita). Este parafuso é um truque de fábrica, pois todas as Solex tem um parafuso neste local, que não serve para nada, senão para tirar e aparafusar este especial, no momento do aperto de certas peças como por ex: a porca de aperto da biela ou as sucessivas porcas da embraiagem .
Idea Este parafuso pode-se fazer em casa, com um parafuso normal de bom tamanho ao qual se tira a parte final da rosca ( com o esmeril).
Voltar ao Topo Ir em baixo
Ver perfil do usuário
Paulo Mota



Mensagens : 595
Data de inscrição : 21/11/2008
Idade : 56
Localização : Lisboa

MensagemAssunto: Re: Oficina Visual   Qua Dez 10, 2008 2:16 pm

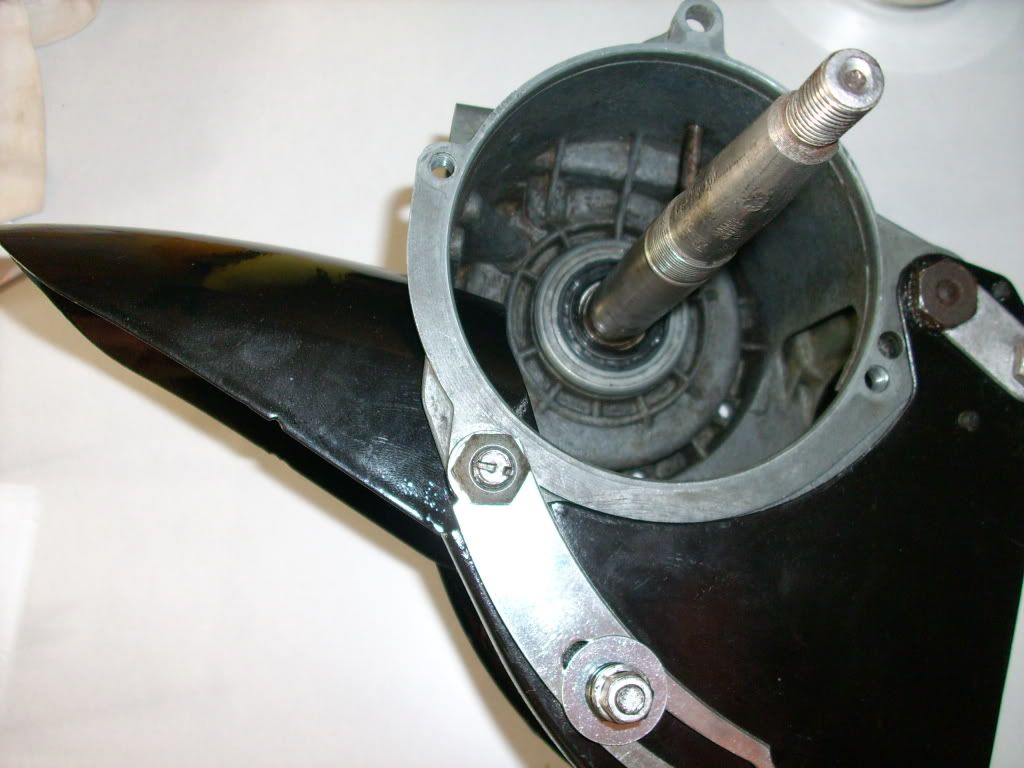

Aqui vê-se o eixo da cambota e ao fundo a junta spi, que é montada do lado de dentro do carter, junto com o famoso rolamento 6203 com duplo isolamento (17X40X12). É o terror dos Solexistas, porque quando se tem que substituir, é obrigatório desmontar todo o motor para se conseguir lá chegar, sem falar da dificuldade de o tirar...
Ao fundo á esquerda podem ver-se os canais de alumínio que vão buscar a compressão do motor, ao carter, para fazer funcionar a membrana de borracha da bomba de gasolina.

Voltar ao Topo Ir em baixo
Ver perfil do usuário
Paulo Mota



Mensagens : 595
Data de inscrição : 21/11/2008
Idade : 56
Localização : Lisboa

MensagemAssunto: Re: Oficina Visual   Qua Dez 10, 2008 2:24 pm

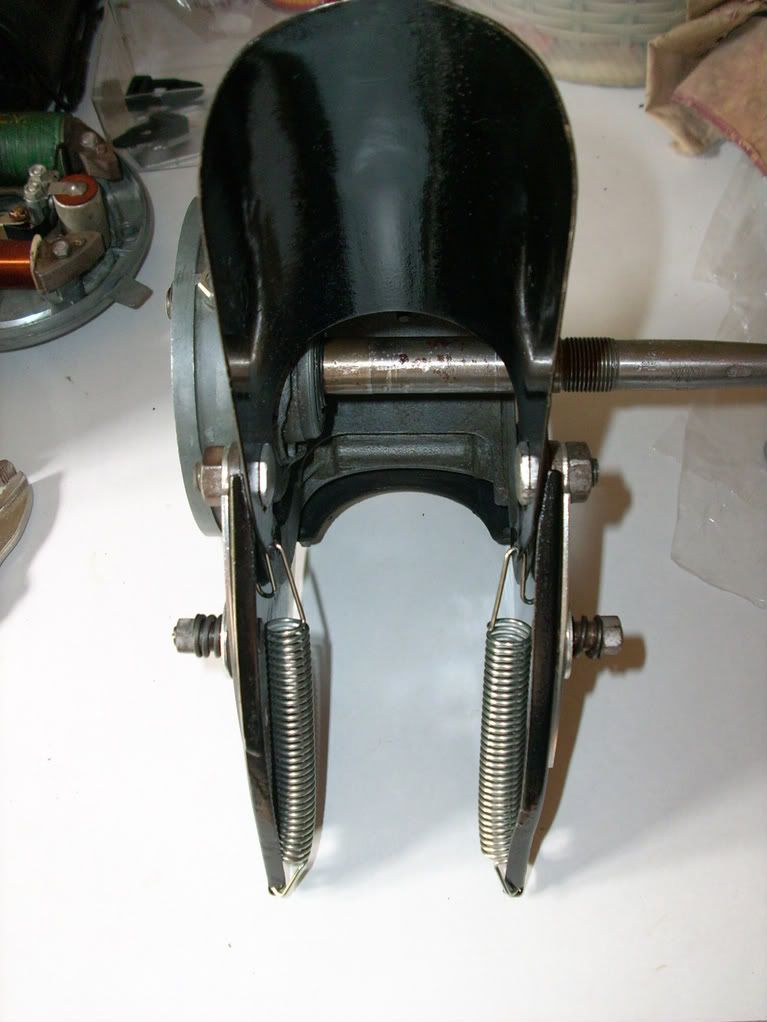

Neste modelo 3800, a ponta do guarda-lamas tem de ser montada agora com os parafusos próprios. Noutros modelos mais recentes, as ranhuras dos parafusos são abertas para se poder tirar e colocar esta ponta, em qualquer altura. Pode-se ver também a boa posição das molas.
Voltar ao Topo Ir em baixo
Ver perfil do usuário
Paulo Mota



Mensagens : 595
Data de inscrição : 21/11/2008
Idade : 56
Localização : Lisboa

MensagemAssunto: Re: Oficina Visual   Qua Dez 10, 2008 2:26 pm

O "berço" da bomba de gasolina.
Voltar ao Topo Ir em baixo
Ver perfil do usuário
Paulo Mota



Mensagens : 595
Data de inscrição : 21/11/2008
Idade : 56
Localização : Lisboa

MensagemAssunto: Re: Oficina Visual   Qua Dez 10, 2008 2:31 pm

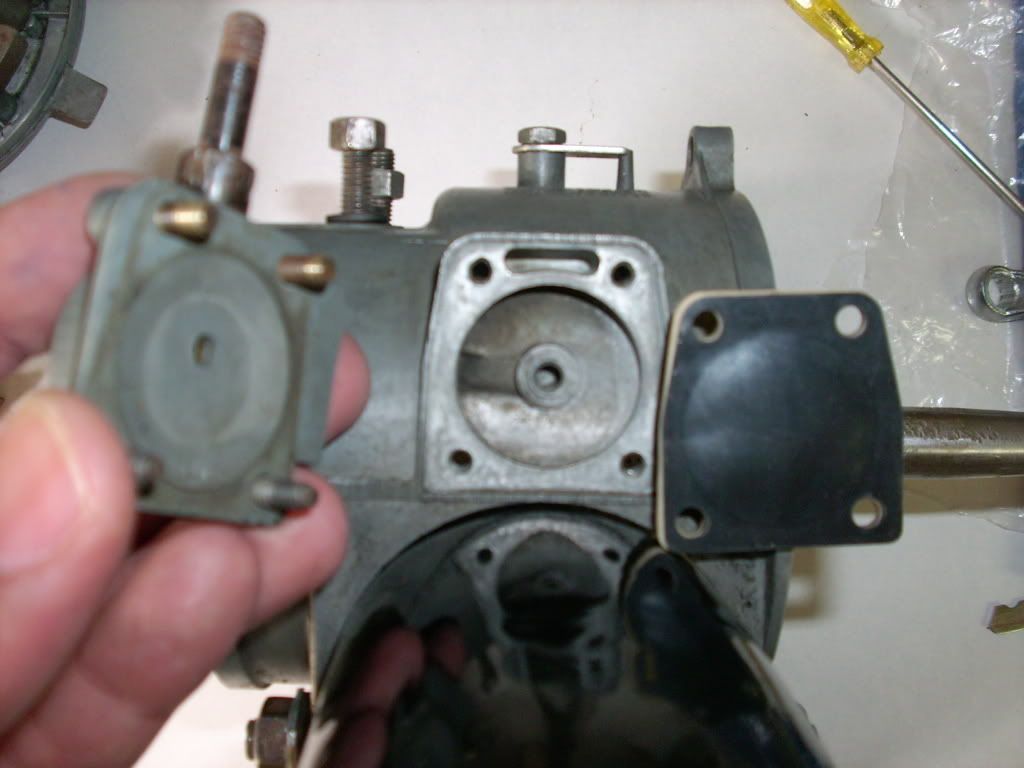

A bomba de gasolina prestes a ser montada, com a peça plástica ( por detrás da membrana)com a concavidade para fora e a membrana de borracha.
Junto ao motor e por ordem : a peça de plástico , a membrana e depois o corpo da bomba.
Voltar ao Topo Ir em baixo
Ver perfil do usuário
Paulo Mota



Mensagens : 595
Data de inscrição : 21/11/2008
Idade : 56
Localização : Lisboa

MensagemAssunto: Re: Oficina Visual   Qua Dez 10, 2008 2:35 pm

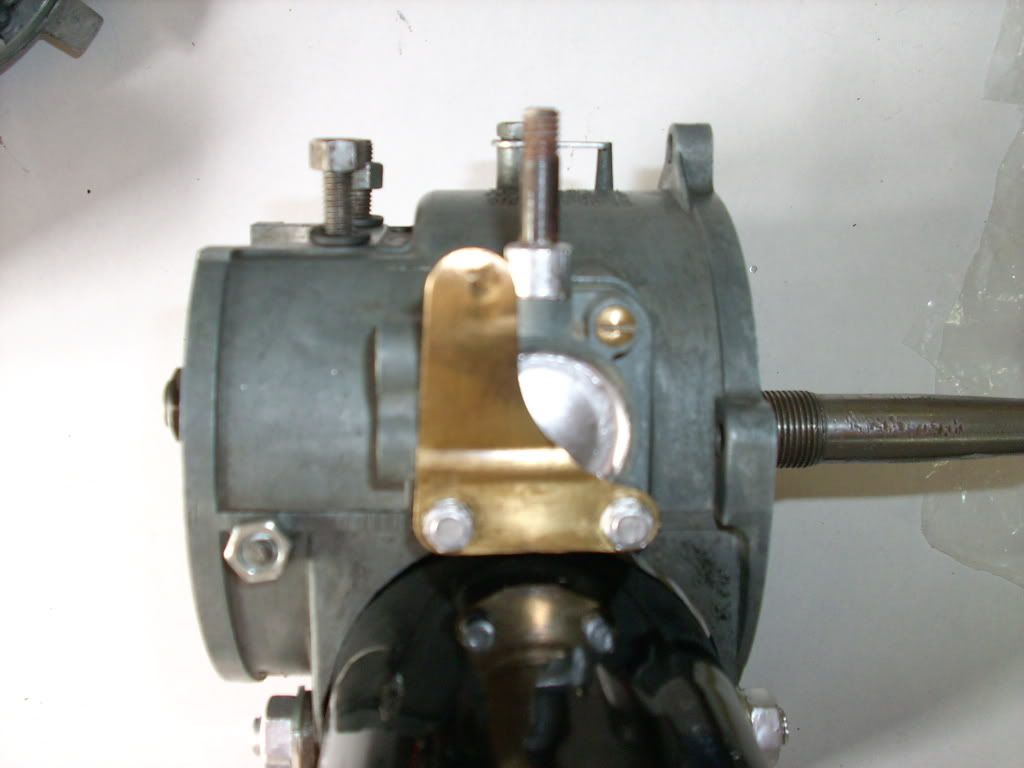

Montagem completa, já com a patilha de massa do farol . A esta patilha de latão fica encostado o "rabo" da lâmpada, e o parafuso no ar, logo atrás, serve para fazer contacto no interruptor do capot do farol.
Voltar ao Topo Ir em baixo
Ver perfil do usuário
Paulo Mota



Mensagens : 595
Data de inscrição : 21/11/2008
Idade : 56
Localização : Lisboa

MensagemAssunto: Re: Oficina Visual   Qua Dez 10, 2008 2:41 pm

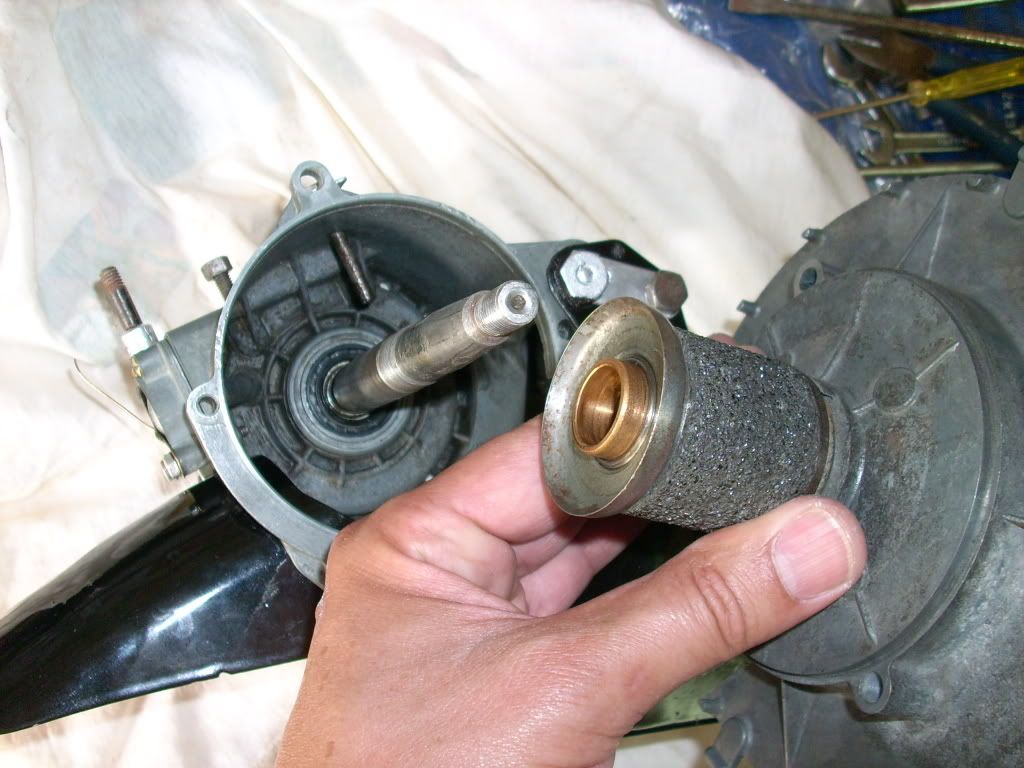

Nesta fase está tudo pronto para montar o rolete. Uma gota de oleo para o bronze entrar sem dificuldade na junta spi e é só acertar depois os parafusos com os buracos.
O bronze(peça dourada) ficará encostado ao rolamento do carter com uma folga mínima possível.
Nos modelos 3800 mais antigos, o bronze soltava-se, podendo ser substituido independentemente do resto do conjunto. Nos modelos recentes, está cravado ao conjunto.
Voltar ao Topo Ir em baixo
Ver perfil do usuário
Paulo Mota



Mensagens : 595
Data de inscrição : 21/11/2008
Idade : 56
Localização : Lisboa

MensagemAssunto: Re: Oficina Visual   Qua Dez 10, 2008 2:48 pm

Com o conjunto rolete e cloche de embraiagem já apontados, faltam as porcas.

Voltar ao Topo Ir em baixo
Ver perfil do usuário
Paulo Mota



Mensagens : 595
Data de inscrição : 21/11/2008
Idade : 56
Localização : Lisboa

MensagemAssunto: Re: Oficina Visual   Qua Dez 10, 2008 3:02 pm

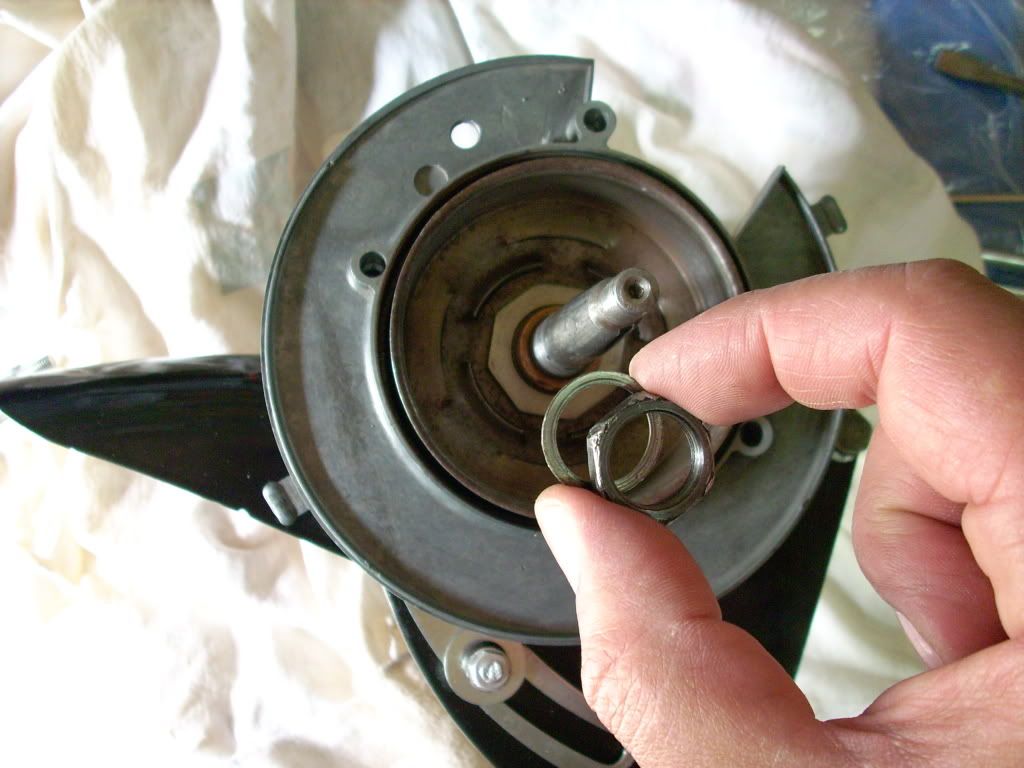

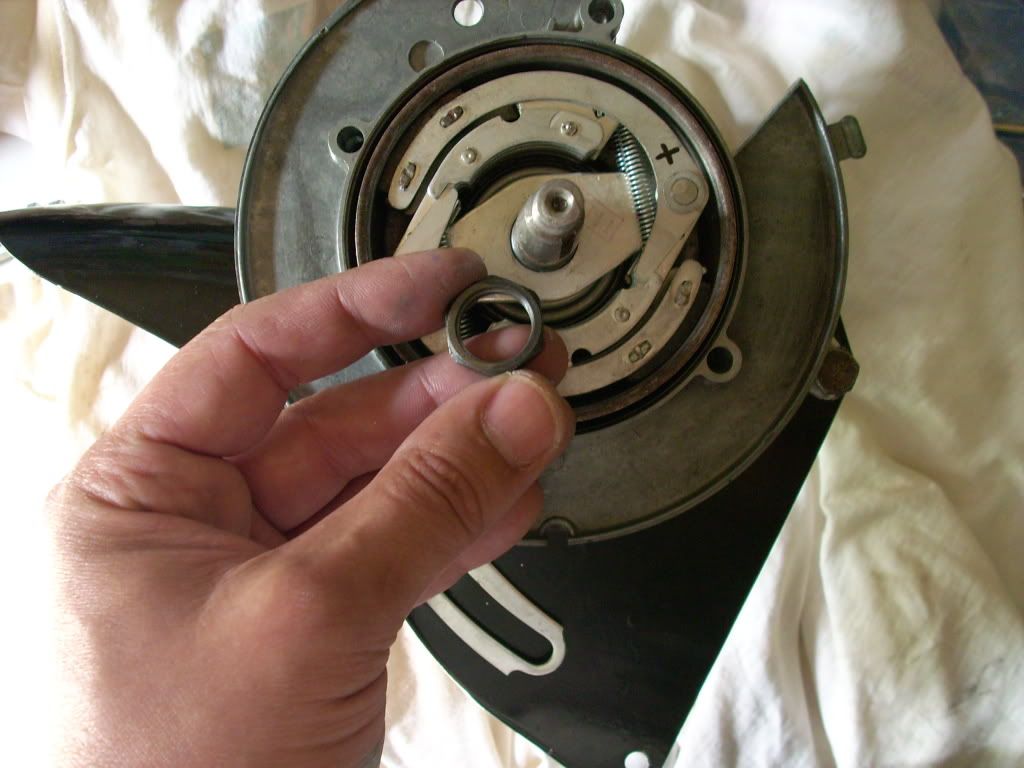

Cá estão a anilha e a porca respectiva. Para apertar bem.

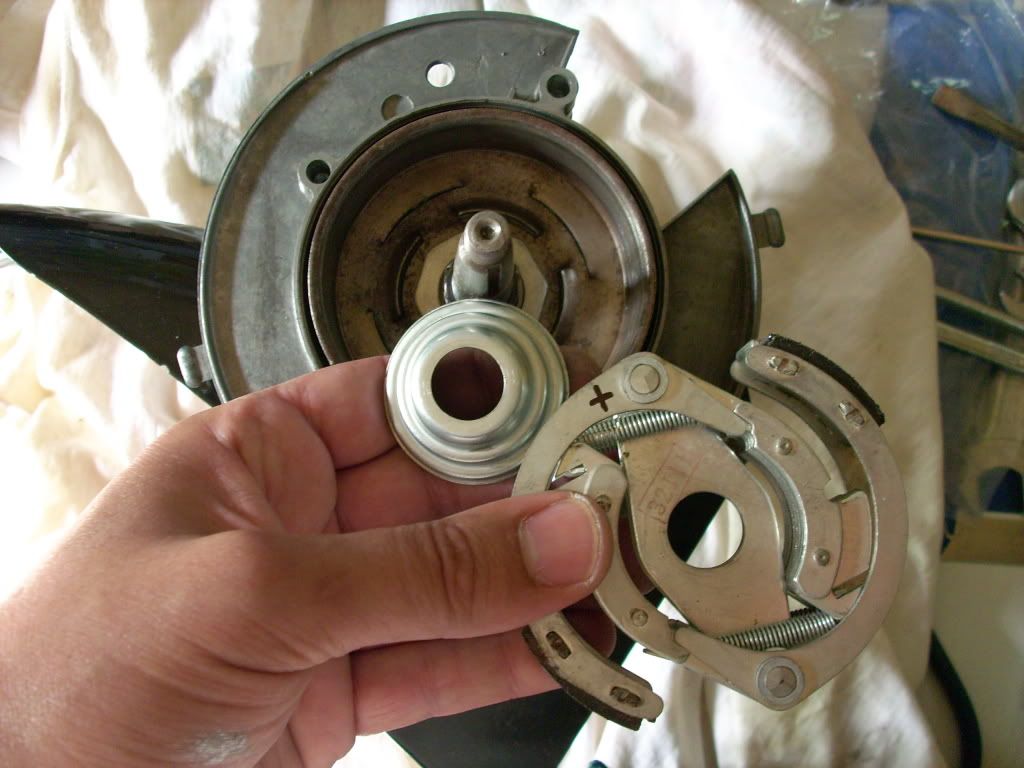

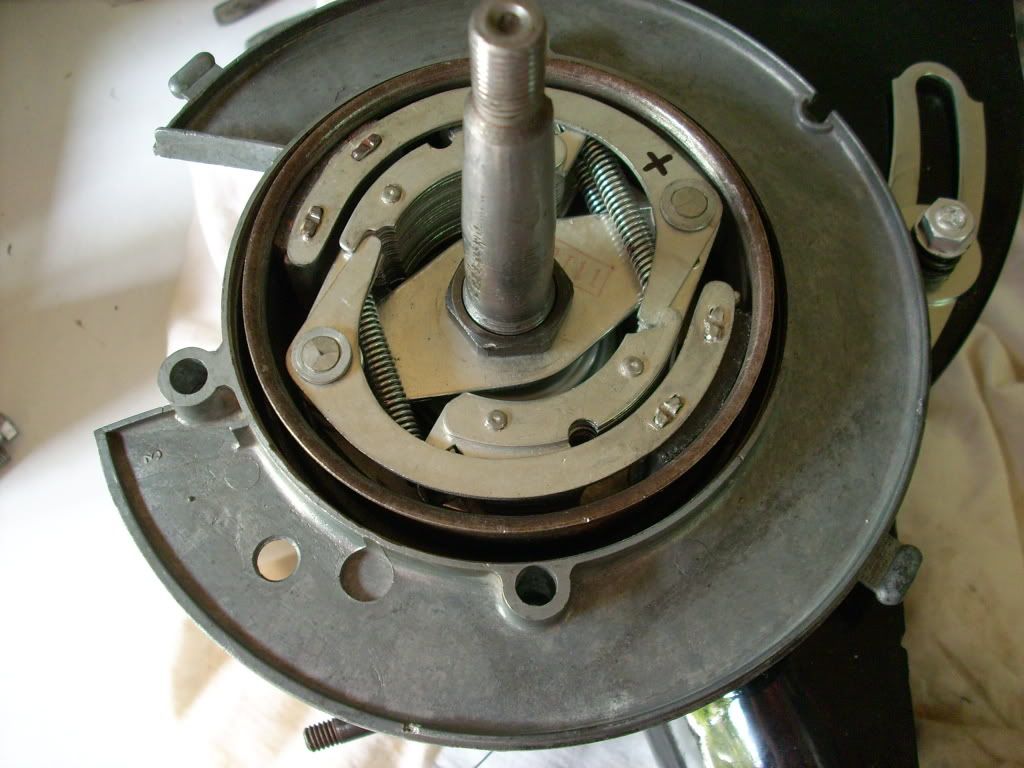

Depois das porcas coloca-se o guarda-pó e de seguida a embraiagem nesta posição com a cruz ( se tiver) para fora

E fecha com mais uma porca, esta muito, muito, muito bem apertada

Voltar ao Topo Ir em baixo
Ver perfil do usuário
bizarro



Mensagens : 218
Data de inscrição : 06/12/2008

MensagemAssunto: Re: Oficina Visual   Qua Dez 10, 2008 4:52 pm

Excelente contribuição Paulo!! What a Face

Até estou com vontade de ir abrir a minha! lol!
Voltar ao Topo Ir em baixo
Ver perfil do usuário
Pedro



Mensagens : 249
Data de inscrição : 06/12/2008
Idade : 25
Localização : Lisboa

MensagemAssunto: Re: Oficina Visual   Qui Dez 11, 2008 5:15 am

Este tópico está excelente!

Abrirem uns "tutoriais" destes até nem era má ideia.

O rolete (penso que é assm que lhe chama), é feito de que?
Voltar ao Topo Ir em baixo
Ver perfil do usuário
Paulo Mota



Mensagens : 595
Data de inscrição : 21/11/2008
Idade : 56
Localização : Lisboa

MensagemAssunto: Re: Oficina Visual   Qui Dez 11, 2008 5:45 am

O rolete é feito de Corindon. No fundo é como se fosse uma lixa grossa e bem mais durável.
No caso de se tentar desmontar da outra peça maior que engloba a cloche da embraiagem, geralmente dá mau resultado e parte-se o rolete.
A peça com Corindon, apesar de ser algo resistente é muito quebradiça.
O Corindon é Trióxido de alumínio AL2O3 com dureza 9 na escala de 10(diamante)
O Rubi e a Safira são Corindon, mas naturalmente coloridos e adaptados a serem usados em joelharia.
O Corindon dos roletes é como o utilizado como esmeril ou abrasivos das lixas.

PM
Voltar ao Topo Ir em baixo
Ver perfil do usuário
Pedro



Mensagens : 249
Data de inscrição : 06/12/2008
Idade : 25
Localização : Lisboa

MensagemAssunto: Re: Oficina Visual   Qui Dez 11, 2008 12:28 pm

paulo Mota escreveu:
O rolete é feito de Corindon. No fundo é como se fosse uma lixa grossa e bem mais durável.
No caso de se tentar desmontar da outra peça maior que engloba a cloche da embraiagem, geralmente dá mau resultado e parte-se o rolete.
A peça com Corindon, apesar de ser algo resistente é muito quebradiça.
O Corindon é Trióxido de alumínio AL2O3 com dureza 9 na escala de 10(diamante)
O Rubi e a Safira são Corindon, mas naturalmente coloridos e adaptados a serem usados em joelharia.
O Corindon dos roletes é como o utilizado como esmeril ou abrasivos das lixas.

PM

Ahh, fiquei exclarecido! Wink
Voltar ao Topo Ir em baixo
Ver perfil do usuário
Paulo Mota



Mensagens : 595
Data de inscrição : 21/11/2008
Idade : 56
Localização : Lisboa

MensagemAssunto: Re: Oficina Visual   Qui Dez 11, 2008 3:28 pm

Ora bem. vamos continuar a montar o nosso motor Solex.

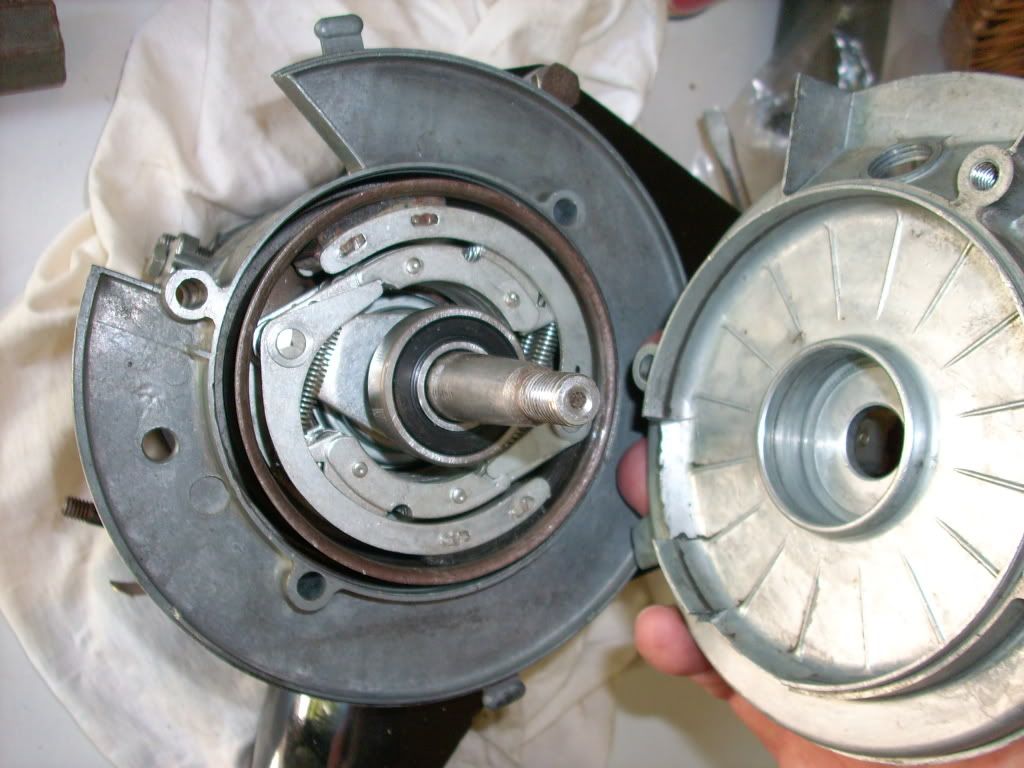

E assim, depois da embraiagem montada, vamos fechar o conjunto, com a parte que tem motada a parte electrica.
Na foto podemos ver o outro rolamento, o 6202, que deverá ser também duplamente estanque (autolubrificado).
Podemos montar o rolamento na tampa ou já no eixo, por tentativas, perto do local definitivo. Deste último modo evitamos de bater na tampa de alumínio sem risco de a partir.

Aqui podemos ver as bobines , o condensador e os platinados.
A bobine verde(SEV) é a da ignição, onde está ligado o cabo da vela.
A outra de fio de cobre é a da iluminação. Só fornece a electricidade para as duas lãmpadas.
O condensador é o cilindro á direita.
Voltar ao Topo Ir em baixo
Ver perfil do usuário
Paulo Mota



Mensagens : 595
Data de inscrição : 21/11/2008
Idade : 56
Localização : Lisboa

MensagemAssunto: Re: Oficina Visual   Qui Dez 11, 2008 3:40 pm

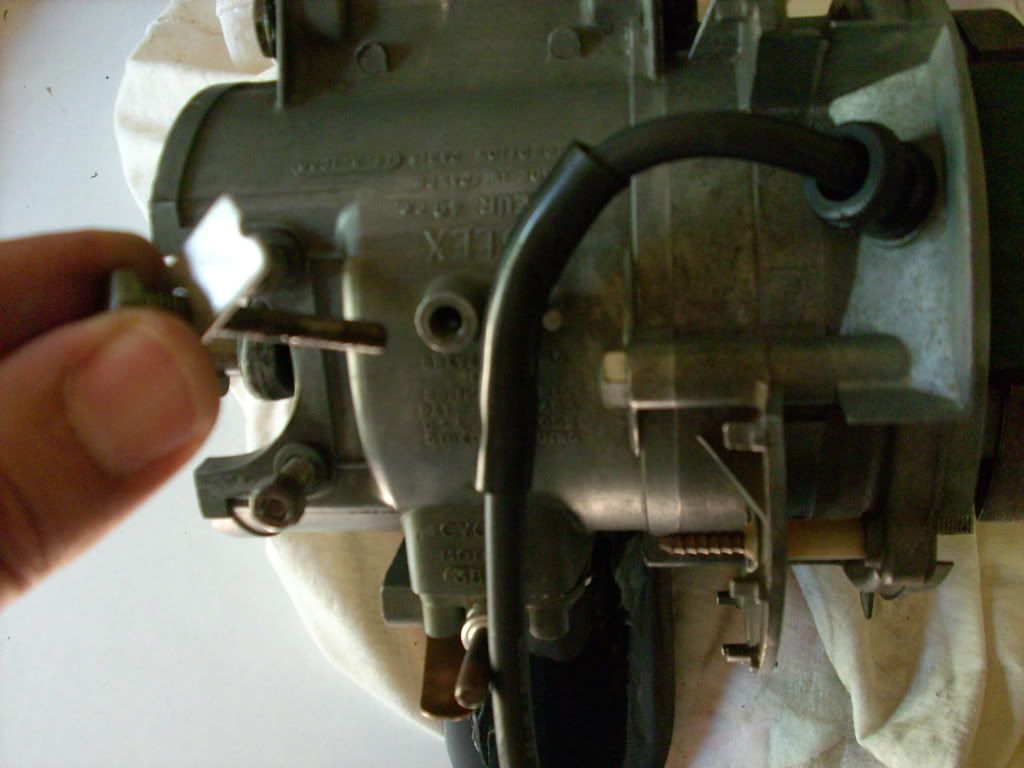

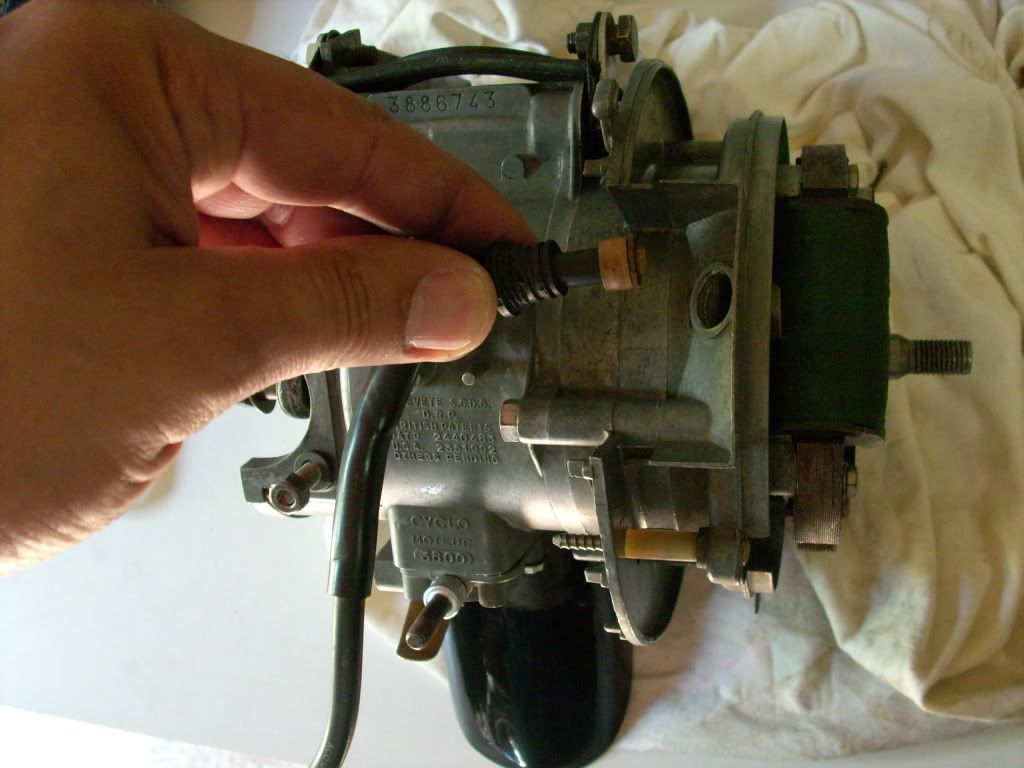

Vamos agora montar o cabo da vela e o parafuso "corta-lama".
Este parafuso "corta-lama" tem a função de cortar mesmo a lama, pois impede-a de se prender ao rolete, ao ficar mesmo a meio e a curta distância(do rolete).

Um pouco abaixo do buraco do cabo da vela , pode-se ver uma peça amarelada donde sai um parafuso. É o polo positivo onde se faz o contacto para a iluminação, com o comutador do capot do farol frontal.Ao ligar esse comutador, acende-se as duas lâmpadas, a dianteira e a traseira.
Voltar ao Topo Ir em baixo
Ver perfil do usuário
Paulo Mota



Mensagens : 595
Data de inscrição : 21/11/2008
Idade : 56
Localização : Lisboa

MensagemAssunto: Re: Oficina Visual   Qui Dez 11, 2008 3:50 pm

Vamos agora traar do carter que está aberto.....

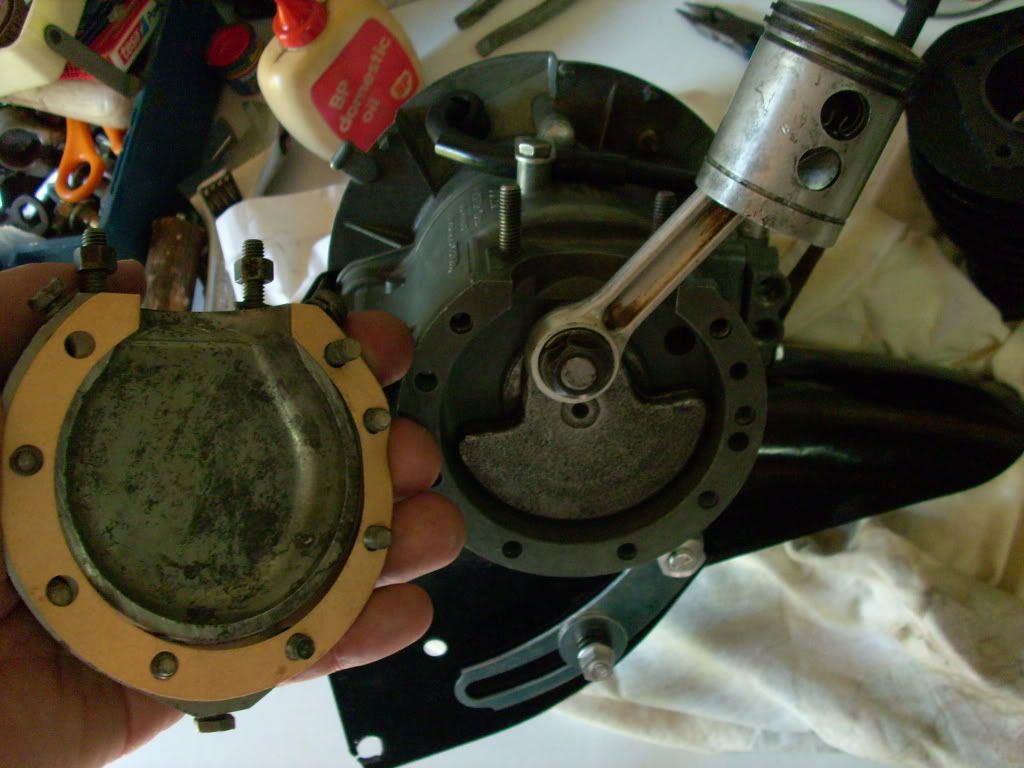

Aqui já montámos a biela com o pistão, no qual montámos os três segmentos. Vamos fechar o conjunto, posicionando a junta nova e os parafusos.

A tampa do carter tem de ficar á mesma altura que o resto do carter, pois nesses quatro parafusos irá entrar a junta do cilindro e mais tarde o próprio cilindro.
Uma pequena régua serve para fazer isso, ao mesmo tempo que se vão apertado os parafusos da tampa.
Voltar ao Topo Ir em baixo
Ver perfil do usuário
Paulo Mota



Mensagens : 595
Data de inscrição : 21/11/2008
Idade : 56
Localização : Lisboa

MensagemAssunto: Re: Oficina Visual   Qui Dez 11, 2008 3:58 pm

De seguida monta-se o cilindro e a culassa e rápidamente damos conta que vai mais depressa o trabalho agora.
A vela com o cabo...o carburador, a manivela do parafuso descompressor, os tubos da gasolina, colector de escape, etc





Voltar ao Topo Ir em baixo
Ver perfil do usuário
Paulo Mota



Mensagens : 595
Data de inscrição : 21/11/2008
Idade : 56
Localização : Lisboa

MensagemAssunto: Re: Oficina Visual   Sex Dez 12, 2008 11:55 am

Agora vamos fechar o carter do outro lado.
Alinha-se a tampa com os parafusos e uma junta nova.
No pistão já colocámos três segmentos iguais e novos.

Voltar ao Topo Ir em baixo
Ver perfil do usuário
Paulo Mota



Mensagens : 595
Data de inscrição : 21/11/2008
Idade : 56
Localização : Lisboa

MensagemAssunto: Re: Oficina Visual   Sex Dez 12, 2008 11:57 am

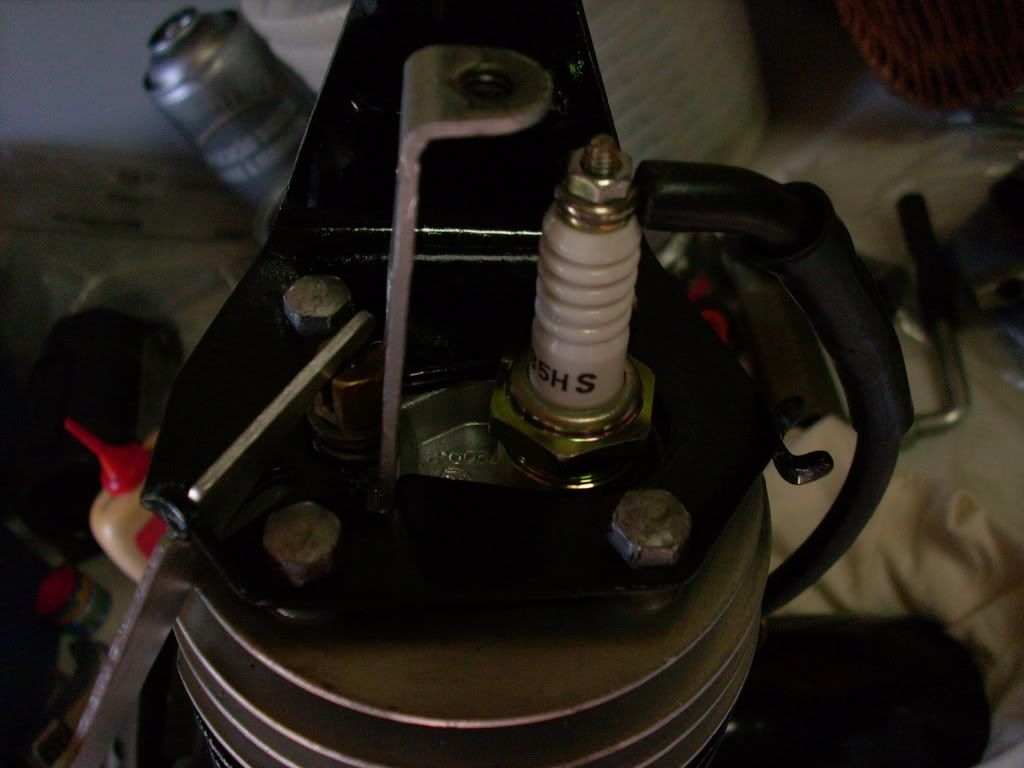

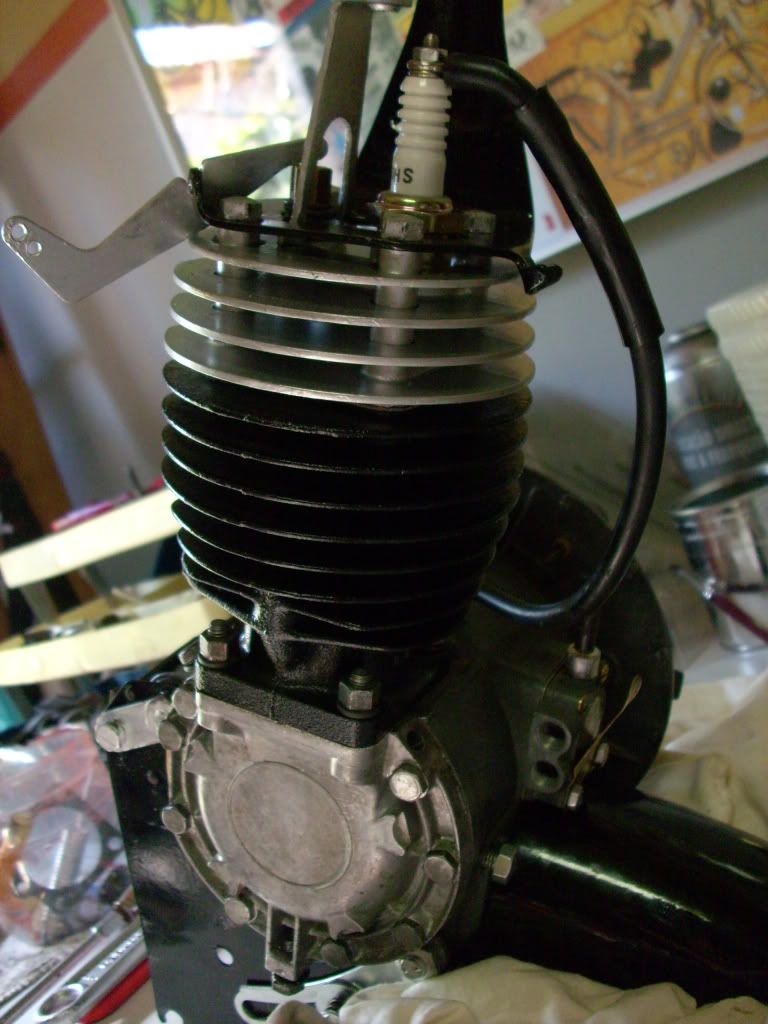

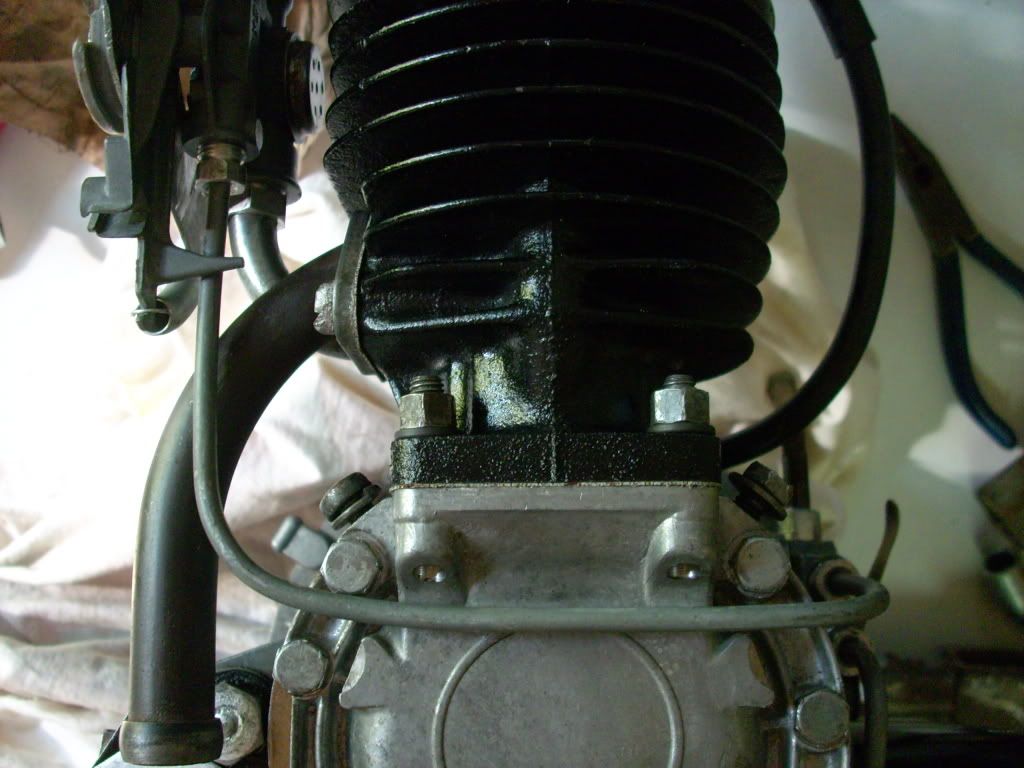

Montamos o cilindro e a culassa

Depois a vela e ligamos o cabo
Voltar ao Topo Ir em baixo
Ver perfil do usuário
Paulo Mota



Mensagens : 595
Data de inscrição : 21/11/2008
Idade : 56
Localização : Lisboa

MensagemAssunto: Re: Oficina Visual   Sex Dez 12, 2008 12:01 pm

Rapidamente se monta o carburador

monta-se a alavanca no parafuso do descompressor

Tubo de gasolina do carburador á bomba
Voltar ao Topo Ir em baixo
Ver perfil do usuário
Paulo Mota



Mensagens : 595
Data de inscrição : 21/11/2008
Idade : 56
Localização : Lisboa

MensagemAssunto: Re: Oficina Visual   Sex Dez 12, 2008 12:03 pm

Na tampa do cilindro está o filtro de ar

Monta-se em seguida o depósito e aperta-se o outro tubo da gasolina á bomba


Voltar ao Topo Ir em baixo
Ver perfil do usuário
Paulo Mota



Mensagens : 595
Data de inscrição : 21/11/2008
Idade : 56
Localização : Lisboa

MensagemAssunto: Re: Oficina Visual   Sex Dez 12, 2008 12:06 pm

Agora é rectificar mais uns apertos aqui e ali e já está. Depois do rotor, só falta montar as tampas de plástico e está pronto para fazer quilometros.


Voltar ao Topo Ir em baixo
Ver perfil do usuário
Paulo Mota



Mensagens : 595
Data de inscrição : 21/11/2008
Idade : 56
Localização : Lisboa

MensagemAssunto: Re: Oficina Visual   Sex Dez 12, 2008 12:13 pm

Espero que tenham gostado de ver a montagem deste motor, especialmente por estar "limpinho", e que a curiosidade vos apure o engenho.

Sendo os motores muito semelhantes nos varios modelos....
... BOAS VOLTAS EM S 3800 OU NOUTRA SOLEX QUALQUER...

Fiquem bem sunny 'ex para todos
PM
Voltar ao Topo Ir em baixo
Ver perfil do usuário
Pedro



Mensagens : 249
Data de inscrição : 06/12/2008
Idade : 25
Localização : Lisboa

MensagemAssunto: Re: Oficina Visual   Sex Dez 12, 2008 12:15 pm

Mais uma vez parabéns pelo tópico.

Também gostei de ver aquelas imagens que estão atrás do motor! Smile
Voltar ao Topo Ir em baixo
Ver perfil do usuário
bizarro



Mensagens : 218
Data de inscrição : 06/12/2008

MensagemAssunto: Re: Oficina Visual   Sex Dez 12, 2008 4:17 pm

Está realmente aqui tudo o que é preciso para por desmontar e montar o motor de uma Solex!

Boa ideia esta a dos tutoriais! sunny
